الجمعة، 9 أكتوبر 2015

صواريخ جوالة (كروز) تستخدمها روسيا ضد إخواننا المستضعفين في سوريا

السلام عليكم و رحمة الله و بركاته
في الأيام الأخيرة زاد القصف من السفن الروسية على الستضعفين في سوريا
 نسأل الله أن يرفع عنهم البلاء و القهر و الظلم و أن ينصرنا على أعداء الدين
فأحببت أن اشير إلى أن الصاروخ المستخدم هو من نوع الصواريخ الجوالة كروز
و أشهرها هو التوماهوك الذي تستخدمه الولايات المتحدة بكمية كبيرة في حروبها

و في هذا الفيديو تشاهدون الصواريخ التي تطلقها روسيا على أهلنا في سوريا


و من هذا الرابط يمكنكم الاطلاع على هذا الصاروخ و خصائصه

فاللهم انصر عبادك المسلمين في كل مكان و اجمع كلمتهم و احمهم شر الفتن و اقهر عدوهم و دمره بقدرتك يا أرحم الراحمين

الاثنين، 5 أكتوبر 2015

مكتبة لكتب علوم هندسة الطيران و الصواريخ بحجم 22.3 جيجابايت

السلام عليكم و رحمة الله و بركاته
هذا رابط لموضوع في ملتقى المهندسين العرب لمكتبة هندسية بها كتب مختلفة في علم هندسة الطيران و الفضاء و الصواريخ
المكتبة تضم تقريبا كل التخصصات و حتى كتب البداية من الصفر لمن أراد التعلم من البداية
مساحة المكتبة 22.3 جيجابايت تحتوي على كتب و مجلات و أوراق علمية و أبحاث تخرج و غيرها الكثير
رابط الموضوع من هنا

تعديل: الروابط أصبحت غير موجودة للأسف...سأحاول إيجاد حل لذلك

الثلاثاء، 29 سبتمبر 2015

عدنا بعد غياب و تمت إضافة كتب جديدة

السلام عليكم و رحمة الله و بركاته
أعلم أني أطلت عليكم و لكن لا أقول إلا أن الدنيا شغلتنا بمشاغلها الكثيرة
أخيرا قمت بتحميل كتب في الصفحة الخاصة بالكتب
و أضفت رابط لملف يحتوي 28 كتابا في المجال
أرجو أن تستفيدوا منها
و جزاكم الله خيرا

الثلاثاء، 15 سبتمبر 2015

إلكترونيات التحكم في المحرك الصاروخي

السلام عليكم و رحمة الله و بركاته
نشرت جامعة ديلفت الهولندية مقالا يتحدث عن الإكترونات اللازمة للتحكم في محركات الصواريخ
الجدير بالذكر أن تلك الإلكترونات يستخدمها طلاب الجامعة في مشروع لبناء صاروخ يصل إلى أعلى طبقات الغلاف الجوي و ارتفاع 100 كيلومتر
المشروع بدأ منذ عدة سنوات و الآن في مرحلة الاختبارات و صنع نموذج أولي

يمكنك قراءة هذا المقال من هنا
http://dare.tudelft.nl/2015/09/engine-control-electronics/

من هنا صفحة المشروع
http://dare.tudelft.nl/stratos-ii/
http://dare.tudelft.nl/

و هنا قناة اليوتيوب الخاصة بالمشروع
https://www.youtube.com/user/lrdare


محبكم في الله...

الأربعاء، 7 يناير 2015

كورسات في أنظمة الإلكترونات

السلام عليكم و رحمة الله و بركاته
قبل فترة كنت قد وضعت روابط لكورسات من موقع
و اليوم أضع روابط لكورسات متعددة مهمة جدا لفهم الأنظمة الإلكترونية
و أعيد و أكرر أن الإلكترونيات ليست تخصصي
و لكني أعرف رؤوس الأقلام فقط

للتسجيل المجاني في الكورس عليك اختيار خيار
Audit
الآن هذه هي الكورسات
كورس في الإشارات و النظم
Signals and Systems
مهم جدا للدخول إلى عالم معالجة الإشارة الرقمية و التحكم و نظم الفلترة
من هنا

كورس في أساسيات الدوائر و الإلكترونيات
لمن يريد الدخول في عالم الإلكترونيات هذا الكورس يقدم لك هذه المادة من البداية كأنك لا تعرف شيئاو
و سيبدأ معك من الصفر
و فيه أيضا طرق تحليل الدوائر الإلكترونية
أيضا الكورس مفيد لمن هو متقدم في هذا المجال
من هنا

كورس في طرق ربط القطع الإلكترونية مع دوائر التحكم و المعالجيات و المتحكمات الدقيقة
Microprocessors
Microcontrollers
و هذه هي البداية لتصميم نظام إلكتروني
من هنا

كورس في النظم المدمجة
و هي تعتبر بداية النهاية
أي نهاية تصميم الدوائر الإلكترونية و يبدأ الدخول في تصميم دوائر أكثر تعقيدا و نظم المتحكمات القابلة للبرمجة و غيرها
من هنا

أرجو أن تستفيدوا من هذه الكورسات
نصيحة أخوية: للاستفادة القصوى من أي كورس ابدأ في الكورس حتى ينتهي قبل أن تبدأ في الآخر و لا تقلق لأن مواد الكورس ستكون متوفرة دائما

وفقنا الله و إياكم لما فيه رضاه و رضوانه
محبكم في الله

اعتذار

السلام عليكم و رحمة الله و بركاته
أريد أن أعتذر جدا عن التأخر في إضافة محتوى إلى بعض الصفحات
هذا يرجع لأسباب أهمها هو تقصيري, أيضا بالنسبة لصفحة مثل ديناميكا الغازات التي لاحظت أن هناك الكثير من الأشخاص الذين قاموا بتصفحها, هناك عائق أني أريد إضافة معادلات إلى ما أكتبه و هذه المعادلات من السهل كتابتها في برنامج الوورد و لكني عندما ءاتي بها إلى هنا لا تأتي بالشكل المطلوب
فهل من شخص لديه خبرة في نقل المعادلات إلى هنا دون الحاجة إلى أن أنقل كل معادلة في شكل صورة؟
و جزاكم الله خيرا

الأحد، 4 يناير 2015

الاختبارات العملية

السلام عليكم و رحمة الله و بركاته
اليوم أردت التطرق لموضوع مهم جدا ألا و هو الاختبارات العملية في أثناء عملية التصميم للصواريخ و أي مركبات طائرة
كل منا قد يكون دخل مختبرا معمليا فيه تجارب سواء في المدرسة أو الجامعة سواء كان ذلك المحتبر مختبر فيزياء أو كيمياء أو غيرها
و الحاجة إلى الاختبارات العملية تكمن في أننا عندما نقوم بالحساب و الحل النظري نقوم بوضع افتراضات و تقريبات قد لا تكون صحيحة, هذا غير أنه قد تحدث أخطاء أثناء الحسابات باليد, و هناك اعتبارات أخرى مثل البيئة الخارجية و العوامل التي لا سيطرة .
للإنسان عليها تؤثر على النتائج. و من هنا ظهرت أهمية الاختبارات العملية
و في مجال تصميم الصواريخ و الطيران عموما هناك العديد من التقريبات التي تكون داخلة في الحسابات و هناك عوامل من المستحيل أو الصعب جدا إدخالها في الحسابات, مثلا اضطرابات الهواء و حركته غير المنتظمة, و أيضا عملية انصال الجريان عن السطح (راجع صفحة الديناميكا الهوائية) و في المحركات هناك قيم لا يمكن حسابها إلا عن طريق تجربة المحرك عمليا, و غيرها الكثير.
و كما تعلمون هذه الاختبارات تحتاج إلى معدات و أموال للقيام بها حيث أن بعضها تتطلب إتلاف ما قمت بتصميمه بعد أن تصممه بالمواد الفعلية!!! و لكن يمكن استخدام طرق مبسطة أكثر و الفرق أن القيم ستكون أقل دقة.
الدول الغربية تتفوق علينا في هذا المجال كثيرا لأنهم ينفقون على هذه الاختبارات و البحوث و لديهم تقنيات في الاختبار و القياس لا نمتلكها نحن حتى هذه اللحظة.
لكنه من المحتم في عملية التصميم و الضروري جدا أنك تقوم بهذه الاختبارات حتى تتأكد من حساباتك الأولى و تحصل على قيم أكثر دقة.

لندخل أولا بالحديث عن طرق حل المشاكل الهندسية أو المسائل, هناك ثلاث طرق
Analytical
الطريقة التحليلية: تعطي الحل الصحيح لكنها تتعامل مع المسائل البسيطة و لا تصلح للمسائل المعقدة

Computational
, الطريقة العددية أو التحسيبية: و هذه تستخدم الطرق العددية مثل طريقة العناصر المحددة لحل النظام الهندسي و عندما نقول نظام هندسي نحن نقصد أي مسألة هندسة يمكن أن تعبر بمعادلات مثلا جريان الهواء حول الصاروخ أو حركة الصاروخ في الجو أو هيكل الصاروخ و الأحمال المؤثرة عليه
في الطريقة العددية نعتمد في الغالب على تبسيط المعادلات المعقدة و تجزيئها إلى عدة أجزاء و حل تلك الأجزاء باستخدام الحاسوب
و تتمثل هذه الطريقة في برامج الحاسوب مثل
ANSYS, NASTRAN, FLUENT
و تعطي قيم ذات دقة محدودة و ليست صحيحة 100% و لكنها تعطي تقريبا جيدا, من عيوبها أنه تعتمد على خوارزميات معينة و ليست كل الخوارزميات تصلح لكل المسائل

Experimental
الطريقة العملية: و هي التي تمثل في الاختبارات العملية و تعطي نتنائج حقيقة في الغالب و عيبها أنها مكلفة و تستغرق زمنا في التحضير و استخراج النتائج

لنذكر بعض أهم الاختبارات العملية التي قد تدخل في تصميم الصواريخ

اختبارات الديناميكا الهوائية
تتمثل في النفق الهوائي و له عدة تقسيمات بناءا على السرعة (فوق صوتي أو دون صوتي) و تقسيمات بناء على التصميم (دائرة مغلقة أو دائرة مفتوحة) و في الأسفل صور لبعض الأنفاق الهوائية




و الصورة الثانية في الأعلى تمثل صورة لنفق هوائي فوق سرعة الصوت بخمس مرات و تلك الأنفاق الهوائية فائقة السرعة تعطينا شكل الجريان حول المركبة الطائرة و يعطينا تصور للصدمات الموجية
Shockwaves
كما في الصورة الآتية



بالنسبة للأنفاق الهوائية المفتوحة فالصور التالية تبين التركيب الأساسي لها, و قد يتغير من نفق هوائي لآخر


في الصورة الثانية رقم 1 يمثل المسند الذي يستند عليه النفق الهوئي, رقم 7 يمثل المروحة التي تقوم بالشفط, رقم 8 يمثل الناشر الذي يقلل سرعة الهواء قبل أن يعود إلى الغلاف الجوي, رقم 9 يمثل مقطع الاختبار الذي نضع فيه النموذج الذي نريد اختباره, رقم 11 يمثل المنفث الذي تزيد فيه سرعة الجريان لتصل القيمة التي نريدها, و رقم 12 يمثل المقطع الذي يقوم بتنظيم جربان الهواء حتى يدخل لنا بدون اضطراب, هذه أهم الأجزاء في الصورة
يوفر لنا النفق الهوائي حساب قيم القوي و العزوم المؤثرة على النموذج داخل النفق الهوائي, و ذلك باستخدام موازن ينقل القوة من النموذج إلى نظام يحولها من إشارة كهربائية إلى قيمة ذات معنى
أيضا يمكننا فيه حساب الضغط و السرعة باستخدام المانومتر و أدوات مثل
Pitot tube

في النفق الهوائي و أي تجربة معملية حتى نستطيع الحصول على القراءات و النتائج من التجربة هناك نظام اسمه نظام استخراج البيانات
Data Acquisition System
يوجد حساس متصل مع النموذج هذا الحساس ينقل القوة أو العزم في شكل جهد كهربائي, و من ثم يقوم النظام بتحويل هذا الجهد الكهربائي إلى أرقام ذات معنى.
يبقى السؤال كيف نعرف قيمة الجهد التي تمثل لنا قوة معينة؟ هذه العملية تتم بعمل معايرة
Calibration
قبل القيام بالتجربة
حيث تعرض الموازن لأجمال معروفة مسبقا و تلاحظ قراءاته و نقوم بعمل علاقة بين الحمل المسلط على الموازن و قيمة الجهد التي يعطيها لنا و بذلك يمكننا معرفة القوى عندما تأتي من نتائج النفق الهوائي

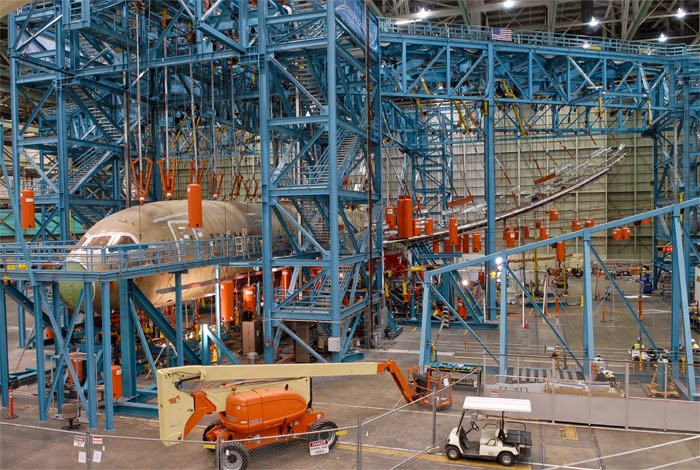

اختبارات الهياكل
بعد تصميم الهيكل و تحليله في الكمبيوتر يجب عمل اختبارات له بحيث يتم حساب الحمل المسلط عليه و يتم تشبيه هذا الحمل بأحمال مصنوعة يدويا لتعطي نفس أثر الحمل الحقيقي, و يختبر الهيكل بنفس المواد الحقيقية للتعرف على مدى تحمله و ملاحظة الانحناء و التشوه الذي يطرأ على الهيكل.
و قد يكون الاختبار استاتيكي أي الحمل ثابت, أو ديناميكي أي الحمل متغير مثل الاهتزازات
الاختبار قد يكون للجسم الأساسي أو الأجنحة في حال وجودها
و تستخدم نفس طرق استخراج البيانات كما في النفق الهوائي مع بعض الاختلاف





اختبارات المحرك
و المحرك قد يكون محركا صاروخيا أو محركا نفاثا, و في كلا الحالتين نحتاج اختبارات معملية للحصول على القوة التي يوفرها و متي انتظام اتجاه خروج قوة الدفع و معاينة استهلاك الوقود و درجة الحرارة و الضغط داخل المحرك
الصور في الأسفل توضح اختبارات لمحركات صاروخية





بالنسبة للمحركات النفاثة الاختبارات تكون شبيهة, و لكن المحركات النفاثة فيها تعقيد أكبر و تحتاج إلى قراءات أكثر مثلا سرعة دوران المحرك في الدقيقة و وضع الخانق
Throttle

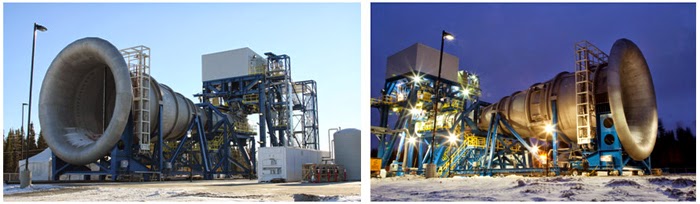

و هذه أمثلة لاختبارات المحرك النفاث




هذا باختصار شديد جدا
و إذا وجد أي سؤال نحن مستعدو للإجابة إن كان بالإمكان
وفقنا الله و إياكم لما فيه رضاه و رضوانه
محبكم في الله




الجمعة، 2 يناير 2015

البدء من الصفر

السلام عليكم و رحمة الله و بركاته
الإخوة المتابعون
الحمد لله بدأت في إضافة صفحة للعلوم الأساسية و في هذا المنشور سأضع لائحة بأهم العلوم الذي يحتاج إليها المهندس حتى يقوم بالبدء في تصميم أي مركبة طائرة و التي تدخل فيها الصواريخ
و هذه العلوم معمنا نتلقاها في الجامعة و لا ندرك أهميتها و تأتي في مواضيع أخرى, و لكن عندما تأخذها في البداية لا يتطرق المحاضر إلى أن هذه المواضيع مهمة و لها تطبيقات عديدة. و هذا من ضمن المشاكل لدينا في نظام التعليم الحالي

و هذه القائمة تحوي أهم الكورسات الأساسية الداخلة في عملية تصميم الصواريخ
ملاحظة مهمة: قد تختلف المواد من تخصص لآخر, فمثلا تخصص التحكم قد يحتاج مواد لا يحتاج لها تخصص الهياكل, و لكني
هنا جمعت كل الكورسات
كل ما تحركت إلى أسفل القائمة زادت اعتمادية الكورس على الكورسات التي قبله
مثلا لفهم نظرية التحكم يجب أن يكون لديك فهم في المعادلات التفاضلية و الجبر الخطي و ميكانيكا الهندسة الديناميكا تحديدا

(*) تعني أهمية الكورس
طبعا مبادئ الفيزياء الأولية مهمة جدا
المواد العامة:
Mathematics الرياضيات
التميز في الرياضيات يعني التميز في أي شيء و هذه أهم الكورسات التي ستحتاج إليها
Calculus   ***
Linear Algebra * *
Vectors Analysis **
Differential Equations ***
Complex Variables

من ثم ميكانيكا الهندسة و هي الاستاتيكا و الديناميكا و هي تعتبر المواد الأساسية لأي هندسة خصوصا الميكانيكية
Engineering Mechanics
Statics and Dynamics ****

مواضيع هندسة ميكانيكية :
تبدأ الدخول تدريجيا في عالم ميكانيكا الموائع
Fluid Mechanics **
الديناميكا الحرارية و فهمها مهم جدا في مواضيع الدفع و المحركات
Thermodynamics ***
مقاومة أو ميكانيكا المواد هي المادة التي من المفترض أن يكون الإنسان ملما بها إذا أراد تصميم الهيكل
Strength of Materials ***
نظرية التحكم الكلاسيكية و فهمها مهم جدا في مواضيع التحكم و الاستقرارية
Control Theory ***
ديناميكا الغازات هي المدخل لفهم الدفع النفاث و العمليات الديناميكية الحرارية على الهواء
Gas Dynamics ***

مواضيع هندسة الطيران:
بعد ميكانيكا الموائع و ديناميكا الغازات الديناميكا الهوائية و هي أكثر علم مهم لأي مهندس يدرس المركبات الطائرة في الجو و تعتمد عليها كليا أو جزئيا معظم العلوم الباقية
Aerodynamics *****

دفع الصواريخ يعتبر علما منفصلا لكن لا يدرس ككورس و لكن يوجد في معظم مراجع الدفع و يعتمد على فهم مبادئ الدفع
النفاث
Rocket Propulsion **
الدفع النفاث و كيفية توليده و أساسياته
Jet Propulsion *

المواد الرئيسية في فهم كيفية حركة و استقرارية و أداء المركبة الطائرة و لا يمكن البدأ فيها إلا بعد فهم الديناميكا الهوائية
Flight Mechanics Performance ** أداء الطيران
Flight Mechanics Stability and Control *** تحكم و استقرارية
Dynamics of Flight * ديناميكا الطيران

مواضيع تصميم الهياكل و تحليل الإجهادات و تعتمد على مقاومة المواد و فهمها
Structural Design of Flight Vehicles ** تصميم هياكل المركبات الطائرة
Structural Analysis * تحليل هياكل


وفقنا الله و إياكم لما فيه رضاه و رضوانه
محبكم في الله
